益科创新科技有限公司ALM(Accurate Lambda Meter)空燃比分析仪是用来检测发动机尾气的仪器，用来测量尾气中的氧浓度，从而反馈发动机燃烧空燃比，为发动机调试标定提供参考依据。

ALM系列空燃比分析仪均采用Bosch宽域氧传感器LSU4.9作为尾气氧浓度检测传感器，由Bosch公司的CJ125芯片驱动，具备优良的测量精度和稳定的使用性能。多个型号的产品系列满足不同用户的使用需要。

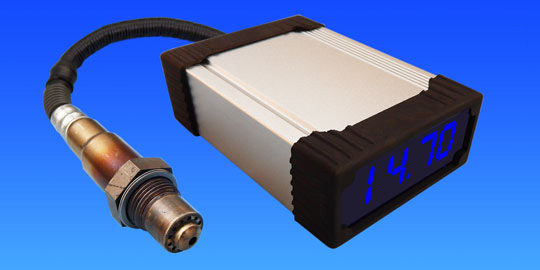

单通道空燃比分析仪ALM-LED带有一个内置的LED显示屏来显示空燃比AFR或者lambda或者氧浓度。这个版本具备比较全面的功能，加上内置的LED显示，无论是在实验室环境中还是安装在车辆上，坚固的外壳设计都使它成为理想的发动机调校仪器。显示部分采用四位高亮度LED数码管，即使在阳光直射时也能清晰的显示。

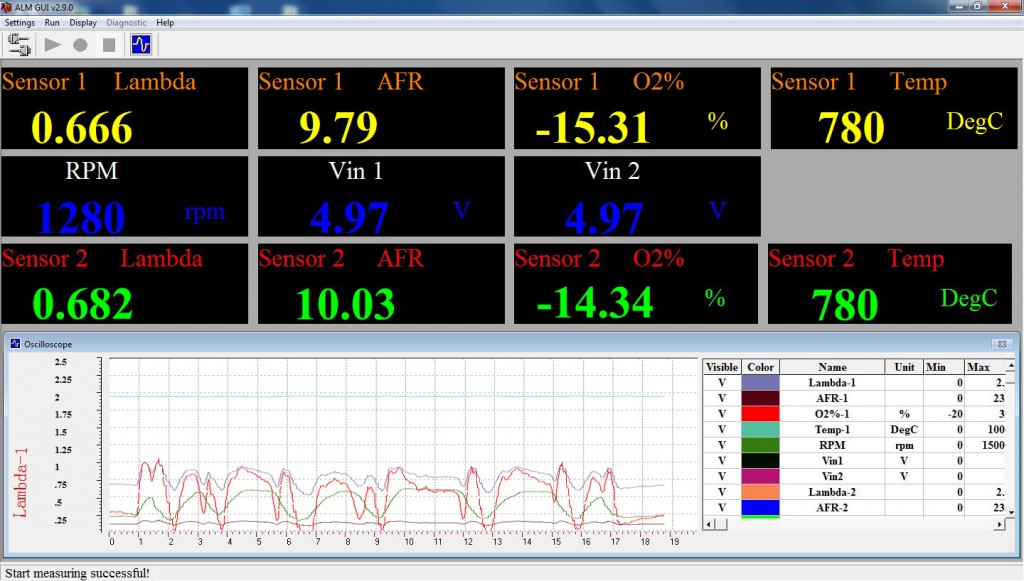

益科创新科技有限公司为ALM系列空燃比分析仪开发了配套的人性化软件界面，不仅可以实时的显示检测数据，根据不同需要调整相关参数；还可以对检测数据进行实时录制，并可以对录制的数据进行回放分析。

除了测量空燃比以外，ALM-LED还提供了一些其他的功能，使您能够更方便的测量和调整发动机：线性模拟输出（用来接入发动机ECU），发动机转速检测，模拟窄域氧传感器输出，使用PC机录制发动机运行数据等。

ALM-LED空燃比分析仪特点： ​

• Bosch LSU4.9宽域氧传感器检测
• Bosch CJ125宽域氧传感器专用控制芯片
• 高亮数码管实时显示测量数据
• 高速USB通讯
• 多种燃料兼容选择

技术规格

电源供电

• 工作电压　　DC 9V~15V（12V 典型值）
• 工作电流　　70mA工作电流+加热电流
• 极性保护　　正负极极性反接保护
• 瞬时电压　　最大瞬时电压33V

传感器

• 标配　　　　LSU4.9（兼容LSU4.2，但不推荐）
• 传感器数量　1
• 自然空气校准　不需要

测量

• 测量范围　　λ = 0.5 ~ ∞
• 测量精度　　±0.008 @ λ=1.00 　　　　　　　±0.01 @ λ=0.80 　　　　　　　±0.05 @ λ=1.70
• 空燃比　　　根据燃料而定（参考Lambda范围和精度）
• 氧浓度百分比　-25%~+25%（对稀薄燃烧以及气体燃料发动机非常关键）

响应时间

• 5ms采样频率

加热

• 控制　　　　PID控制
• 电流　　　　典型值1.0A，最大值1.7A
• 加热线　　　单独的加热地线

输出

• Lambda模拟输出　0~5V 用户可设定
• 模拟输出精度　　±0.005V误差，使用10位的DAC芯片
• 模拟信号类型　　参考地到ECU
• 窄域氧传感器输出　用户可设定

输入

• 转速输入　　采集喷油信号

通信方式

• RS232 串行
• USB (通过转换器)
• 友好的PC机用户软件以及数据录制和分析工具

显示

• LED数码显示

主处理器

• CPU　　飞思卡尔MC9S12P128，16位微处理器（汽车工业级）
• 频率　　32MHz
• 存储器　128k Flash内存，6k RAM，4k数据存储扇区

特殊功能

• 故障自诊断功能
• 传感器误差及老化自学习功能
• 可以测量多种燃料（汽油、柴油、乙醇、LPG、甲醇、天然气等）

常规参数

• 温度范围　-30°C ~125°C
• 产品尺寸　110mm X 75mm X 40mm
