益科创新科技有限公司ALM(Accurate Lambda Meter)空燃比分析仪是用来检测发动机尾气的仪器，用来测量尾气中的氧浓度，从而反馈发动机燃烧空燃比，为发动机调试标定提供参考依据。

ALM系列空燃比分析仪均采用Bosch宽域氧传感器LSU4.9作为尾气氧浓度检测传感器，由Bosch公司的CJ125芯片驱动，具备优良的测量精度和稳定的使用性能。多个型号的产品系列满足不同用户的使用需要。

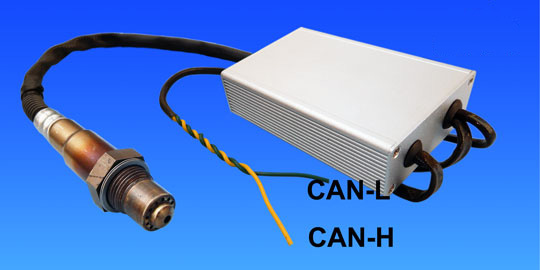

ALM-CAN是支持汽车工业标准CAN SAEJ1939总线的空燃比分析仪。这是售后市场中唯一配备了CAN总线的宽域空燃比分析仪。几十年来，CAN总线已经被广泛用于汽车行业，尤其是发动机控制领域。基于CAN总线通信协议有多种，例如SAE，ISO，CARB等，在这些协议中定义了多种氧传感器信号。SAE J1939是一个特定的协议，它定义了废气中的氧浓度，这个氧浓度可以通过传感器控制模块广播。默认情况下，我们的ALM-CAN支持SAE J1939协议，并广播氧浓度。此外，它还广播Lambda，氧传感器温度和氧传感器故障码等。ALM-CAN也可以根据OEM的需要定制特定的CAN Bus协议。

ALM-CAN是一种完美的基于CAN总线应用的即插即用设备，已经被用于许多特定的发动机标定或特殊气体分析中，不用改变任何硬件，CAN总线上的任何控制器都可以读取广播的O2％、Lambda，或其他传感器信息。

ALM-CAN采用完全密封的设计，可以在非常恶劣的环境下工作，例如：-40℃至+125℃温度范围，或有剧烈振动的环境。它符合IP67防水标准，能在水下工作。

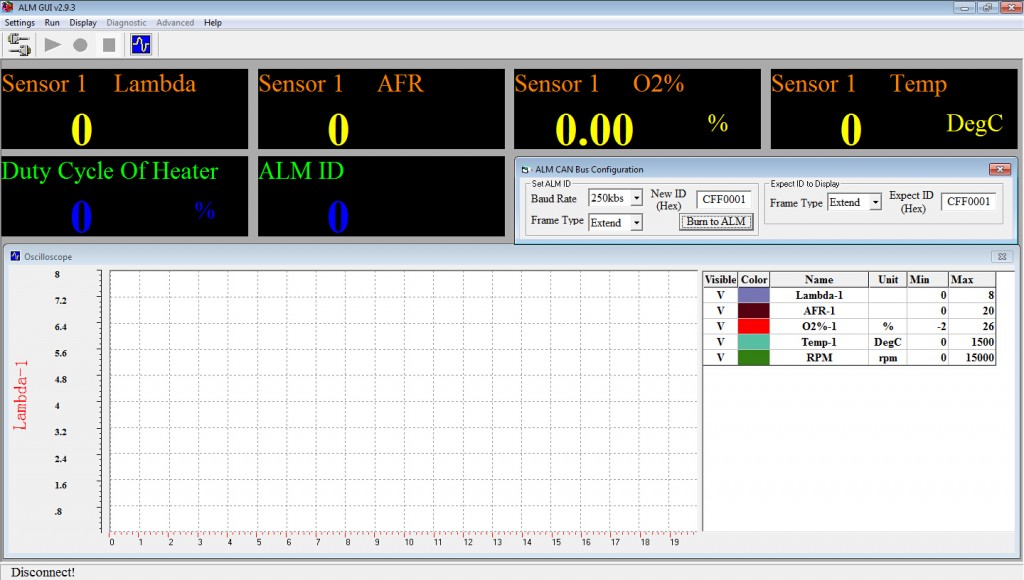

益科创新科技有限公司为ALM系列空燃比分析仪开发了配套的人性化软件界面，不仅可以实时的显示检测数据，根据不同需要调整相关参数；还可以对检测数据进行实时录制，并可以对录制的数据进行回放分析。

ALM-CAN空燃比分析仪特点： ​

• Bosch LSU4.9宽域氧传感器检测
• Bosch CJ125宽域氧传感器专用控制芯片
• CAN Bus 通讯SAEJ1939标准协议
• 多种燃料兼容选择

技术规格 ​

电源供电

• 工作电压　　DC 9V~15V（12V 典型值）
• 工作电流　　60mA工作电流+加热电流
• 极性保护　　正负极极性反接保护
• 瞬时电压　　最大瞬时电压33V

传感器

• 标配　　　　LSU4.9（兼容LSU4.2，但不推荐）
• 传感器数量　1
• 自然空气校准　不需要

测量

• 测量范围　　λ = 0.5 ~ ∞
• 测量精度　　±0.008 @ λ=1.00 　　　　　　　±0.01 @ λ=0.80 　　　　　　　±0.05 @ λ=1.70
• 空燃比　　　根据燃料而定（参考Lambda范围和精度）
• 氧浓度百分比　-25%~+25%（对稀薄燃烧以及气体燃料发动机非常关键）

加热

• 控制　　　　PID控制
• 电流　　　　典型值1.0A，最大值1.7A
• 加热线　　　单独的加热地线

通信输出

• 遵循SAE J1939协议的CAN总线通信　PID控制
• CAN总线信号广播包括　氧浓度，Lambda，氧传感器温度和氧传感器故障码
• 信号精确度　16位Lambda
• 模拟输出　0~5V 用户可设定（可选，非标配）
• 友好的PC机用户软件以及数据录制和分析工具

响应时间

• 5ms采样频率
• 可配置的250K，500K，1M CAN总线波特率

主处理器

• CPU　　飞思卡尔MC9S12P128，16位微处理器（汽车工业级）
• 频率　　32MHzA
• 存储器　128k Flash内存，6k RAM，4k数据存储扇区

特殊功能

• 故障自诊断功能
• 传感器误差及老化自学习功能
• 可以测量多种燃料（汽油、柴油、乙醇、LPG、甲醇、天然气等）

常规参数

• 温度范围　-40°C ~125°C
• 产品尺寸　110mm X 75mm X 40mm
